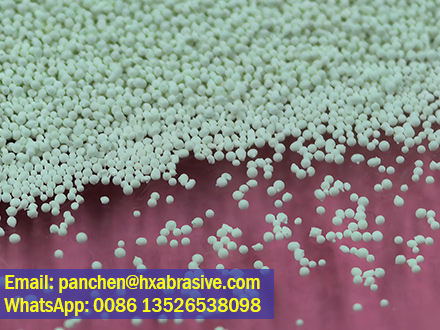

Hạt gốm Zirconia B40 dùng cho phun cát, vật liệu mài mòn.
Tên sản phẩm: Hạt gốm
Kích thước hạt: 250-425µm (0,25-0,425mm)
Tên gọi khác: Cát gốm, Cát zircon, Hạt zircon, Vật liệu phun cát gốm, Vi cầu gốm, Quả cầu gốm siêu nhỏ, Vi cầu gốm zirconium, Vi cầu hoặc quả cầu gốm, Vi cầu gốm.
Hạt gốm zirconia B40 là vật liệu phun cát hình cầu cao cấp, tuân theo hệ thống phân loại tiêu chuẩn quốc tế Zirblast B40. Loại B40 này có kích thước hạt tương đối lớn so với các hạt gốm phun cát thông thường, mang lại lực tác động mạnh mẽ cho các quy trình xử lý bề mặt và phun bi cường độ cao. Kích thước hạt tiêu chuẩn của hạt gốm B40 dao động từ 0,250 mm đến 0,425 mm.
Đặc tính vật liệu và vật lý
- Thành phần chính: Gốm composite zirconia-silica có hàm lượng ZrO₂ cao, không chứa tạp chất sắt, carbon và kim loại nặng; không gây nhiễm bẩn sắt thứ cấp trên các sản phẩm gia công.
- Hình dạng: Hạt đặc, có độ cầu cao, phân bố hạt đồng đều, tỷ lệ vỡ thấp khi phun tốc độ cao liên tục.
- Độ cứng và mật độ: Độ cứng Vickers cao và tỷ trọng khoảng 3,8 g/cm³. Khối lượng lớn hơn cho phép tạo ra hiệu ứng va đập mạnh mẽ mà không làm tăng áp suất nổ quá mức.
- Khả năng tái chế: Có thể tái sử dụng hàng trăm chu kỳ phun cát với các thiết bị tách và thu hồi phù hợp, tuổi thọ sử dụng lâu hơn nhiều so với hạt thủy tinh hoặc chất mài mòn bằng nhựa.
- Lượng bụi phát thải thấp, tính chất hóa học ổn định, kháng axit và kiềm.
Ưu điểm hiệu suất cốt lõi
- Khả năng loại bỏ bavia và cặn bám mạnh mẽ: Kích thước hạt mài lớn tạo ra đủ động năng để loại bỏ hiệu quả các lớp oxy hóa dày, bavia thừa, cặn bám và chất tách khuôn.
- Phun bi hiệu quả: Tạo lớp ứng suất nén đồng đều trên các chi tiết hợp kim để tăng cường khả năng chống mỏi và kéo dài tuổi thọ của các bộ phận cơ khí.
- Bề mặt bán mờ đồng nhất: Tạo ra lớp hoàn thiện có kết cấu mịn, đều mà không gây ra các vết xước sâu trên bề mặt kim loại.
- Khả năng tương thích vật liệu rộng: An toàn cho hợp kim nhôm, hợp kim titan, thép không gỉ, hợp kim magie, hợp kim coban-crom dùng trong y tế và các linh kiện chính xác không chứa sắt.
- Giảm thiểu hao mòn thiết bị: Bề mặt hình cầu nhẵn giúp giảm ma sát trên vòi phun cát, lớp lót buồng phun cát và thiết bị tái chế.
Thành phần hóa học của hạt gốm Zirconia B40 dùng trong phun cát:
| Hóa chất | Giá trị điển hình (%) | Khoảng giá trị (%) |
| ZrO2 | 63,80 | 60-70 |
| SiO2 | 26,82 | 28-33 |
| AL2O3 | 9.08 | Tối đa 10 |
| Fe2O3 | 0,03 | Tối đa 0,1 |
| TiO2 | 0,24 | Tối đa 0,4% |
Chỉ số vật lý:
| Mục | Giá trị tiêu chuẩn | Giá trị đo được |
| Kích thước hạt | +0,425mm ＜ 5% -0,25mm ＜ 5% | 2,8% 3,9% |
| Tỷ trọng riêng | ≥3,85 g/cm3 | 3,87 g/cm3 |
| Khối lượng riêng | ≥2,30 g/cm3 | 2,35 g/cm3 |
| Độ cứng Vickers | ≥ 700 HV | 726,8 mã lực |
Thông số kỹ thuật khác:
| Thông số kỹ thuật | Phạm vi kích thước hạt |
| B20 | 600-850 µm |
| B30 | 425-600 µm |
| B40 | 250-425 một |
| B60 | 125-250 một |
| B80 | 180-250 µm |
| B100 | 125-180 µm |
| B120 | 63-125 một |
| B125 | 0-125 µm |
| B170 | 45-90 một |
| B205 | 0-63 µm |
| B400 | 30-63 một |
| B500 | 10-30 một |
*Có thể đặt hàng các kích thước tùy chỉnh khác.
Ứng dụng của hạt gốm:
Làm sạch bề mặt: Loại bỏ rỉ sét, oxit và lớp phủ.
Xử lý bề mặt bằng phương pháp bắn bi: Tạo ra ứng suất nén để cải thiện khả năng chống mỏi.
Loại bỏ bavia: Làm nhẵn các cạnh trên các chi tiết gia công.
Hàng không vũ trụ & Ô tô: Được sử dụng trên cánh tuabin, các bộ phận động cơ.
Thiết bị Y tế & Điện tử: Làm sạch chính xác mà không gây hư hại.
Gói hạt gốm:
